ЖЕСТКАЯ КОНСТРУКЦИЯ СТАНИНЫ И ПОРТАЛА

Станина имеет форму рамной конструкции с рёбрами жёсткости и перекрытиями из цельнометаллического листа, это обеспечивает надёжную базу для дальнейшего крепления на неё всех узлов и агрегатов. Высокая точность исполнения гарантирует точное передвижение портала и шпинделя, что в последствии влияет на точность обработки.

Станина и портал после сварки, для снятия внутренних напряжений, отжигаются в специальной печи и затем обрабатываются на тяжёлом портальном фрезерном центре за одну установку.

СОВРЕМЕННЫЙ МОЩНЫЙ ЭЛЕКТРОШПИНДЕЛЬ KDT 9 КВТ

Электрошпиндель 9 кВт производства KDT с патроном ISO-30 – прекрасное решение для обработки любого типа профиля изделия. Отличается высокой надежностью и качеством обратки при сниженных параметрах электропотребления.

ДВУХСТОРОННИЙ СВЕРЛИЛЬНО-ФРЕЗЕРНЫЙ УЧАСТОК

Тайваньская сверлильно-присадочная группа Protean 9V X2 - 9 шпинделей для сверления по двум плоскостям (конфигурация 3+3+3).

Китайский фрезерный шпиндель PSK 3.5 кВт X2 – фрезеровка под пазы и стекло по двум плоскостям.

МАГАЗИН АВТОМАТИЧЕСКОЙ СМЕНЫ ИНСТРУМЕНТА ЛИНЕЙНОГО ТИПА НА 22 ПОЗИЦИИ ISO-30

Обеспечивает станок необходимым запасом используемых фрез и позволяет производить сложные операции с использованием большего количества инструмента.

Магазин оснащён сервоприводом, который позволяет производить замену инструмента с высокой точностью и скоростью за счёт расположения рядом со шпинделем.

УСТРОЙСТВО ПРЕДВАРИТЕЛЬНОЙ НАСТРОЙКИ ИНСТРУМЕНТОВ

Позволяет осуществлять автоматический замер длины инструмента с высокой точностью.

ПЛАВНОСТЬ ХОДА И ПРЕЦИЗИОННАЯ ТОЧНОСТЬ ПЕРЕМЕЩЕНИЯ МЕХАНИЗМОВ СТАНКА

Частотные преобразователи, сервомоторы INV повышенной мощности 1,5 кВт, ШВП и направляющие Shacmotion, прецизионные планетарные редукторы Zhongda и Xinbao, ШВП SHAC (Тайвань) по оси Z.

Обеспечивают синхронное перемещение, высокую точность и динамику. Скорость перемещения по осям X/Y/Z фрезерного участка – 80/80/30 м/мин. Скорость перемещения по осям A/Y/Z/B/С сверлильного участка– 85/80/30/75/30 м/мин.

СТАЛКИВАТЕЛЬ ЗАГОТОВОК/ОЧИСТКА РАБОЧЕГО СТОЛА.

Сокращает время обслуживания и исключает попадание стружки под заготовку, что существенно влияет на качество обработки. Облегчает работу оператора. Одновременно производит сталкивание заготовок и очистку стола от стружки.

НАДЕЖНЫЙ И ЭФФЕКТИВНЫЙ ВАКУУМНЫЙ СТОЛ

Надёжный и эффективный вакуумный стол с рабочей зоной 2850*2150*60 мм. 6 вакуумных зон.

Без масляные пластинчато-роторные насосы EuroVac обеспечивают надёжную фиксацию заготовки.

В комплекте 2 шт.; производительность 2*250 м3/час.

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

Система управления LNC.

Ведущая система числового контроллера, сильная защита от помех и масштабируемость.

ПОДЪЕМНЫЙ ЗАГРУЗОЧНЫЙ СТОЛ С ЭЛЕКТРОПРИВОДОМ KHA-1710TS (ВХОДИТ В СТАНДАРТНУЮ КОМПЛЕКТАЦИЮ)

Оснащается системой выравнивания листа, что обеспечивает высокую точность позиционирования. Автоматическая система нанесения бирок выполняет свою задачу по заданным параметрам, включает в себя возможность поворота бирки на 90 градусов и исключает человеческий фактор. Максимальная высота заготовки 500 мм.

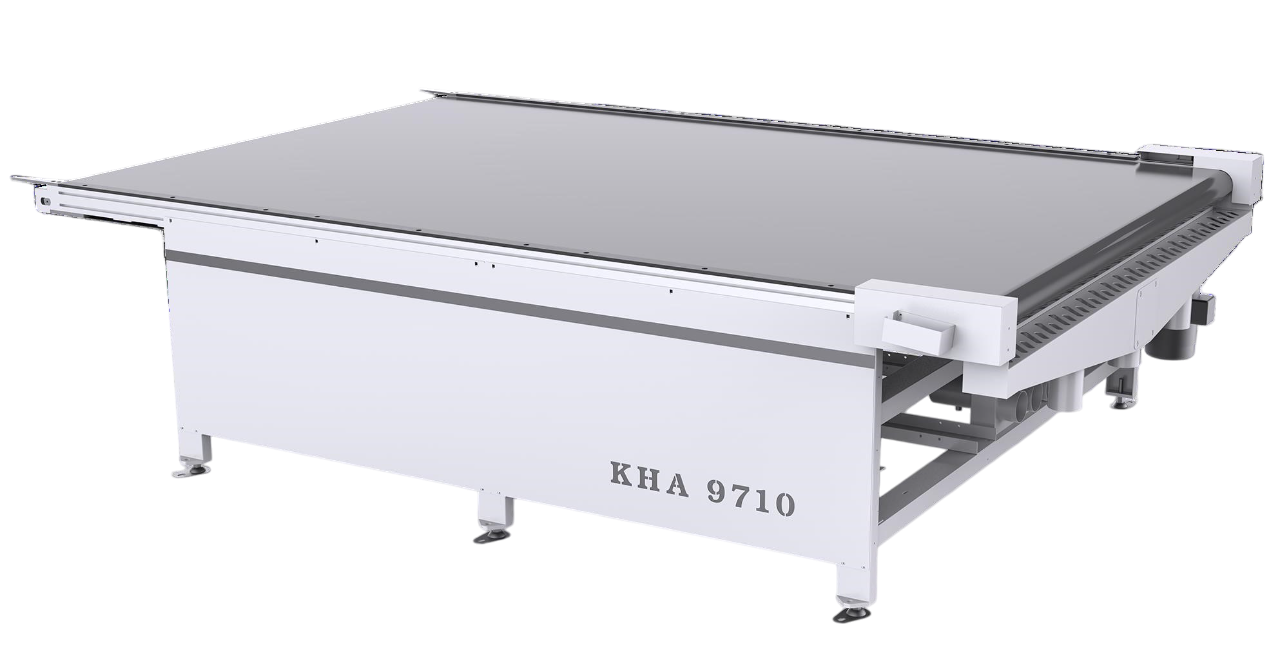

ПРИЕМНЫЙ КОНВЕЙЕРНЫЙ СТОЛ KDT KHA-9710 (ВХОДИТ В СТАНДАРТНУЮ КОМПЛЕКТАЦИЮ)

ДОПОЛНИТЕЛЬНОЕ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ (ОПЦИОНАЛЬНО)

Программное обеспечение ASAI.Nest – редактор и оптимизатор раскроя. Предназначен для минимизации потерь сырья и оптимизации управления пространством плит, подлежащих обработке. Импорт данных из различных программ для проектирования мебели.

Раскрой деталей с внутренней и внешней обработкой. Настройка оптимизации раскроя на станке с различными доступными опциями. Настраиваемые этикетки со штрих-кодом или QR-кодом для пользователя. Сокращение отходов сырья. Формирование управляющих программ для обрабатывающих центров. Интегрирован с ПО БАЗИС.
