ЖЕСТКАЯ КОНСТРУКЦИЯ СТАНИНЫ И ПОРТАЛА

Станина имеет форму рамной конструкции с рёбрами жёсткости и перекрытиями из цельнометаллического листа, это обеспечивает надёжную базу для дальнейшего крепления на неё всех узлов и агрегатов. Высокая точность исполнения гарантирует точное передвижение портала и шпинделя, что в последствии влияет на точность обработки.

Станина и портал после сварки, для снятия внутренних напряжений, отжигаются в специальной печи и затем обрабатываются на тяжёлом портальном фрезерном центре за одну установку.

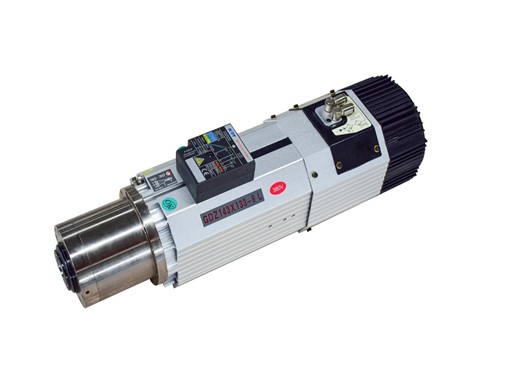

СОВРЕМЕННЫЙ МОЩНЫЙ ЭЛЕКТРОШПИНДЕЛЬ KDT 9 КВТ

Электрошпиндель 9 кВт производства KDT с патроном ISO-30 – прекрасное решение для обработки любого типа профиля изделия. Отличается высокой надежностью и качеством обратки при сниженных параметрах электропотребления.

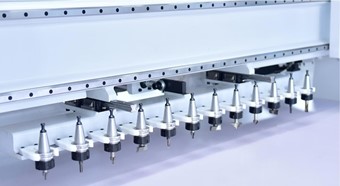

МАГАЗИН АВТОМАТИЧЕСКОЙ СМЕНЫ ИНСТРУМЕНТА ЛИНЕЙНОГО ТИПА НА 12 ПОЗИЦИЙ ISO-30

Обеспечивает станок необходимым запасом используемых фрез и позволяет производить сложные операции с использованием большего количества инструмента.

Магазин оснащён сервоприводом, который позволяет производить замену инструмента с высокой точностью и скоростью за счёт расположения рядом со шпинделем.

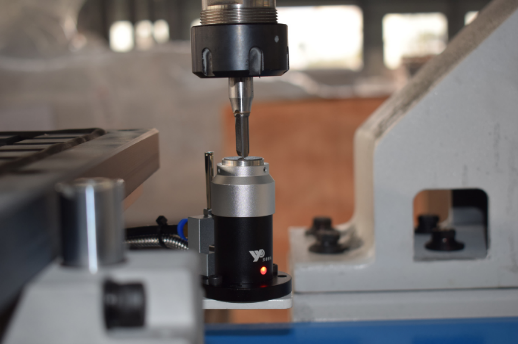

УСТРОЙСТВО ПРЕДВАРИТЕЛЬНОЙ НАСТРОЙКИ ИНСТРУМЕНТОВ

Позволяет осуществлять автоматический замер длины инструмента с высокой точностью.

ПЛАВНОСТЬ ХОДА И ПРЕЦИЗИОННАЯ ТОЧНОСТЬ ПЕРЕМЕЩЕНИЯ МЕХАНИЗМОВ СТАНКА

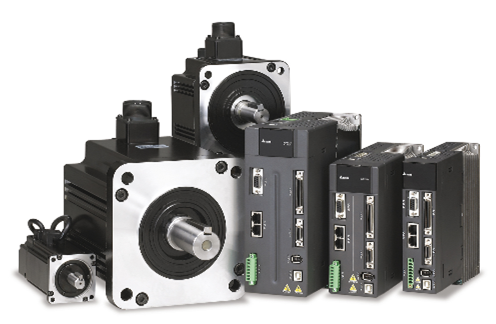

Частотные преобразователи, сервомоторы INV повышенной мощности 1,5 кВт и прецизионные планетарные редукторы Zhongda и Xinbao.

Обеспечивают синхронное перемещение, высокую точность и динамику. Скорость перемещения по осям X/Y/Z – 100/100/30 м/мин. ШВП SHAC (Тайвань) по оси Z.

АВТОМАТИЧЕСКИЙ МЕХАНИЗМ ЗАХВАТА ЗАГОТОВОК И ВЫРАВНИВАНИЯ ЛИСТА

Подъёмные базирующие упоры; Подъёмные позиционирующие планки; выравниватель листа; Система работает с любыми форматами листа, не превышающими размер рабочего стола. Механизм захвата заготовок с присосками входит в стандартную комплектацию станка.

СТАЛКИВАТЕЛЬ ЗАГОТОВОК/ОЧИСТКА РАБОЧЕГО СТОЛА.

Сокращает время обслуживания и исключает попадание стружки под заготовку, что существенно влияет на качество обработки. Облегчает работу оператора. Одновременно производит сталкивание заготовок и очистку стола от стружки.

НАДЕЖНЫЙ И ЭФФЕКТИВНЫЙ ВАКУУМНЫЙ СТОЛ

Надёжный и эффективный вакуумный стол с рабочей зоной 2850*1220*40 мм. 7 вакуумных зон.

Возможна работа в маятниковом режиме и с деталями малых форм.

Сухой, воздушного охлаждения насос Becker с производительностью 244 м³/ч обеспечивает мощное вакуумное прижатие и предотвращает смещение мелких деталей

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

LNC - ведущая система числового контроллера, сильная защита от помех и масштабируемость.

ДОПОЛНИТЕЛЬНОЕ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ (ОПЦИОНАЛЬНО)

Программное обеспечение ASAI.Nest – редактор и оптимизатор раскроя. Предназначен для минимизации потерь сырья и оптимизации управления пространством плит, подлежащих обработке. Импорт данных из различных программ для проектирования мебели.

Раскрой деталей с внутренней и внешней обработкой. Настройка оптимизации раскроя на станке с различными доступными опциями. Настраиваемые этикетки со штрих-кодом или QR-кодом для пользователя. Сокращение отходов сырья. Формирование управляющих программ для обрабатывающих центров. Интегрирован с ПО БАЗИС.

ВОЗМОЖНОСТЬ ДООСНАЩЕНИЯ ПОДЪЕМНЫМ ЗАГРУЗОЧНЫМ СТОЛОМ KHA-2409 (ОПЦИОНАЛЬНО)

ВОЗМОЖНОСТЬ ДООСНАЩЕНИЯ ПОДЪЕМНЫМ ЗАГРУЗОЧНЫМ СТОЛОМ С ЭЛЕКТРОПРИВОДОМ KHA-1410 (ОПЦИОНАЛЬНО)

Оснащается системой выравнивания листа, что обеспечивает высокую точность позиционирования. Автоматическая система нанесения бирок выполняет свою задачу по заданным параметрам, включает в себя возможность поворота бирки на 90 градусов и исключает человеческий фактор. Максимальная высота заготовки 500 мм.

ВОЗМОЖНОСТЬ ДООСНАЩЕНИЯ ПРИЕМНЫМ КОНВЕЙЕРОМ KDT KHA-9409 (ОПЦИОНАЛЬНО)

Рабочая зона 3060х1240 мм.

Мощность 0,75 кВт.
