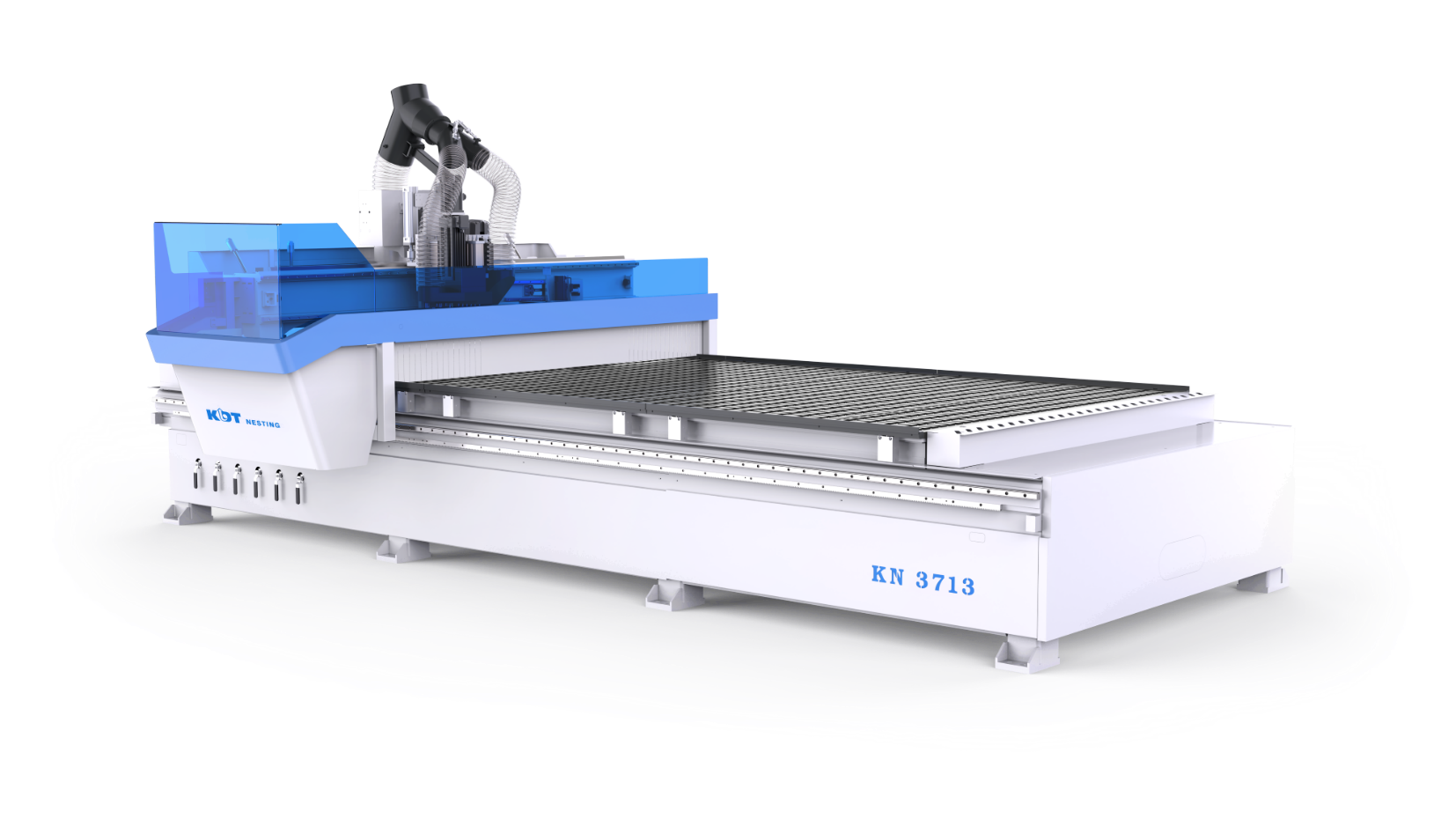

Обрабатывающий центр с ЧПУ KDT KN-3713D (Delta)

Обрабатывающий центр с ЧПУ KDT KN-3713D (Delta)

  • Зона обработки: 4260*2150*100 мм;

  • Скорость перемещения X/Y/Z: – 80/80/30 м/мин;

  • Шпиндель: HSD (Италия) – 13,2 кВт HSK-63F;

  • Сверлильно-присадочная группа 10 вертикальных шпинделей;

  • Механизм автоматической смены инструмента 12 позиций;

  • Стойка управления Delta.

Подробнее

Предназначен для точной, высокоскоростной фрезерной обработки и присадки отверстий в различных листовых и композиционных материалах, а также массиве древесины мягких и твердых пород. Он будет полезен как на предприятии начального уровня, так и на крупносерийном производстве.

Отличительные особенности

  • Увеличенная зона обработки: 4260*2150*100 мм.

  • Шпиндель: HSD (Италия) – мощностью 13,2 кВт с патроном HSK-63F.

  • Сверлильно-присадочная группа: 10 вертикальных шпинделей (конфигурация 5+5).

  • Серводвигатели перемещения портала и шпинделя по осям X/Y/Z: - 2 кВт х 4шт.

  • Скорость перемещения по осям X/Y/Z: – 80/80/30 м/мин.

  • Механизм автоматической смены инструмента револьверного типа на 12 инструментов.

  • Стойка управления DELTA.

  • Вакуумные насосы Becker мощностью 5,5 кВт, 244 м3/час – 2 шт.

  • KDT Remote Services - (телесервис) дистанционное обслуживание с помощью подключения через интернет с целью обнаружения неисправностей, диагностики, обслуживания, ремонта или оптимизации процесса.

  • Механизм захвата заготовки.

  • Механизм выравнивания листа.

  • Датчик калибровки инструмента.

  • Двухконтурная система смазки.

  • Система подъема стружки с двумя регулируемыми соплами;

  • Конструкция портального типа.

  • Станок интегрирован с программой «Базис», «bCAD» и «K-3».



ЖЕСТКАЯ КОНСТРУКЦИЯ СТАНИНЫ И ПОРТАЛА

Станина имеет форму рамной конструкции с рёбрами жёсткости и перекрытиями из цельнометаллического листа, это обеспечивает надёжную базу для дальнейшего крепления на неё всех узлов и агрегатов. Высокая точность исполнения гарантирует точное передвижение портала и шпинделя, что в последствии влияет на точность обработки.

Станина и портал после сварки, для снятия внутренних напряжений, отжигаются в специальной печи и затем обрабатываются на тяжёлом портальном фрезерном центре за одну установку.


СОВРЕМЕННЫЙ МОЩНЫЙ ЭЛЕКТРОШПИНДЕЛЬ 13,2 КВТ ОТ ИТАЛЬЯНСКОГО ПРОИЗВОДИТЕЛЯ HSD

Электрошпиндель 13,2 кВт от итальянского производителя HSD с патроном HSK 63 F - первый шпиндель с собственным интеллектом, который самостоятельно диагностирует свою работу и отправляет информацию в систему управления станком в режиме реального времени.

Это позволяет точно контролировать режимы работы шпинделя и соблюдать требуемую технологию обработки детали, что обеспечивает стабильную работу станка, высокое качество обработки и продлевает время эксплуатации инструмента.


МАГАЗИН АВТОМАТИЧЕСКОЙ СМЕНЫ ИНСТРУМЕНТА НА 12 ПОЗИЦИЙ

Обеспечивает станок необходимым запасом используемых фрез и позволяет производить сложные операции с использованием большего количества инструмента.

Магазин оснащён сервоприводом, который позволяет производить замену инструмента с высокой точностью и скоростью за счёт расположения рядом со шпинделем.


УСТРОЙСТВО ПРЕДВАРИТЕЛЬНОЙ НАСТРОЙКИ ИНСТРУМЕНТОВ

Позволяет осуществлять автоматический замер длины инструмента с высокой точностью.


СВЕРЛИЛЬНО-ПРИСАДОЧНАЯ ГРУППА KDT 10V

10 шпинделей для сверления по плоскости (конфигурация 5+5).

Оптимальный объем используемого инструмента позволяет обрабатывать карты присадки различной сложности.


ПЛАВНОСТЬ ХОДИ И ПРЕЦИЗИОННАЯ ТОЧНОСТЬ ПЕРЕМЕЩЕНИЯ МЕХАНИЗМОВ СТАНКА

Зубчатая рейка и шестерня YYC, Направляющие качения и каретки HIWIN (Тайвань) X-30мм, Y/Z-25мм – обеспечивают плавность хода за счёт минимального трения, при этом сохраняя жёсткое сцепление и прецизионную точность.

Частотные преобразователи, сервомоторы Delta Electronics повышенной мощности 2 кВт и прецизионные планетарные редукторы Kofon Motion обеспечивают синхронное перемещение, высокую точность и динамику. Скорость перемещения по осям X/Y/Z – 80/80/30 м/мин. ШВП PMI (Тайвань) по оси Z=R25мм.


АВТОМАТИЧЕСКИЙ МЕХАНИЗМ ЗАХВАТА ЗАГОТОВОК И ВЫРАВНИВАНИЯ ЛИСТА

Подъёмные базирующие упоры; Подъёмные позиционирующие планки; выравниватель листа; Система работает с любыми форматами листа, не превышающими размер рабочего стола. Механизм захвата заготовок с присосками входит в стандартную комплектацию станка.


СТАЛКИВАТЕЛЬ ЗАГОТОВОК/ОЧИСТКА РАБОЧЕГО СТОЛА.

Сокращает время обслуживания и исключает попадание стружки под заготовку, что существенно влияет на качество обработки. Облегчает работу оператора. Одновременно производит сталкивание заготовок и очистку стола от стружки.


НАДЕЖНЫЙ И ЭФФЕКТИВНЫЙ ВАКУУМНЫЙ СТОЛ

Надёжный и эффективный вакуумный стол с рабочей зоной и 4260*2150 мм. 6 вакуумных зон.

Возможна работа в маятниковом режиме и с деталями малых форм.

Без масляные пластинчато-роторные насосы BECKER обеспечивают надёжную фиксацию заготовки.

В комплекте 2 шт.; мощность 2*5,5 кВт; производительность 2*244 м3/час; 200 мбар.


ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

Стойка управления Delta Electronics.

  • Имеет встроенный 32-битный высокоскоростной двухъядерный процессор, с помощью которого можно создавать многофункциональные управляющие центры, работающие в режиме реального времени;

  • Удобный человеко-машинный интерфейс обеспечивает простое и эффективное управление;

  • Автонастройка параметров сервоприводов в режиме реального времени, обеспечивает оптимальное управление механической системой;

  • ПО ЧПУ CNCSoft предлагает пользователю удобные настройки и позволяет создавать пользовательские экраны.;

  • Совместим с программным обеспечением Базис.;

    		•

    ПОДВИЖНАЯ ПАНЕЛЬ УПРАВЛЕНИЯ

    Панель управления можно перемещать в любое положение, что удобно для эксплуатации.


    ИНТЕГРАЦИЯ С «БАЗИС»

    Станок совместим с программой "Базис"


    ВОЗМОЖНОСТЬ ДООСНАЩЕНИЯ ПОДЪЕМНЫМ ЗАГРУЗОЧНЫМ СТОЛОМ KHA-2710 (ОПЦИОНАЛЬНО)

    Рабочая зона 3050х2150х500 мм.

    Мощность 2,2 кВ.


    ВОЗМОЖНОСТЬ ДООСНАЩЕНИЯ ПОДЪЕМНЫМ ЗАГРУЗОЧНЫМ СТОЛОМ С ЭЛЕКТРОПРИВОДОМ KHA-1710TS (ОПЦИОНАЛЬНО)

    Оснащается системой выравнивания листа, что обеспечивает высокую точность позиционирования. Автоматическая система нанесения бирок выполняет свою задачу по заданным параметрам, включает в себя возможность поворота бирки на 90 градусов и исключает человеческий фактор. Максимальная высота заготовки 500 мм.




    ВОЗМОЖНОСТЬ ДООСНАЩЕНИЯ ПРИЕМНЫМ КОНВЕЙЕРОМ KDT KHA-9710 (ОПЦИОНАЛЬНО)

    Рабочая зона 3185х2120 мм.

    Мощность 1,5 кВт.

    № п/п

    Характеристика

    Ед. изм.

    Параметр

    1

    Перемещения





    1.1

    По оси X Y Z

    мм

    4260/2150/100

    2

    Шпиндель

    HSD ИТАЛИЯ

    2.1

    Частота вращения шпинделя

    об/мин

    24000

    2.2

    Мощность шпинделя

    кВт

    13.2

    2.3

    Хвостовик инструмента



    HSK 63

    3

    Сверлильно-присадочная группа для мод. 3713D

    KDT 10V

    3.1

    Вертикальные шпиндели

    шт

    5+5

    3.2

    Скорость вращения

    об/мин

    5000

    3.3

    Посадочный диаметр инструмента

    мм

    10

    3.4

    Мощность

    кВт

    1,7

    4

    Устройство автоматической смены инструмента





    4.1

    Количество инструментов

    шт

    12

    4.4

    Тип смены инструмента



    Револьверный

    5

    Вакуумный стол





    5.1

    Размер стола

    мм

    4260х2150х100

    5.2

    Число вакуумных зон/ Количество пневматических упоров

    шт

    6/6

    6

    Привод подачи





    6.1

    Мощность приводов по осям X/Y/Z

    кВт

    4 х 2/2/2

    6.2

    Привод подачи



    Сервопривод DELTA

    6.3

    Редуктора



    KOFON

    6.4

    ШВП и Зубчатая рейка



    YYC

    6.5

    Скорость быстрых перемещений по осям X/Y/Z

    м/мин

    80/80/30

    7

    Другие данные





    7.1

    Система ЧПУ



    DELTA

    7.2

    Потребляемая мощность

    кВт

    32,8

    7.3

    Потребление воздуха

    л/мин

    570

    7.4

    Требуемое давление воздуха

    Бар

    6,5

    7.5

    Производительность вакуумных насосов

    м³/час

    2x244

    7.6

    Количество и диаметр выходов под аспирацию

    мм

    1х200

    7.7

    Транспортные габариты станка (ДхШхВ)

    мм

    7100*2310*2560

    7.8

    Масса станка

    кг

    6000

    Технические характеристики и внешний вид товара могут быть изменены производителем без предварительного уведомления
