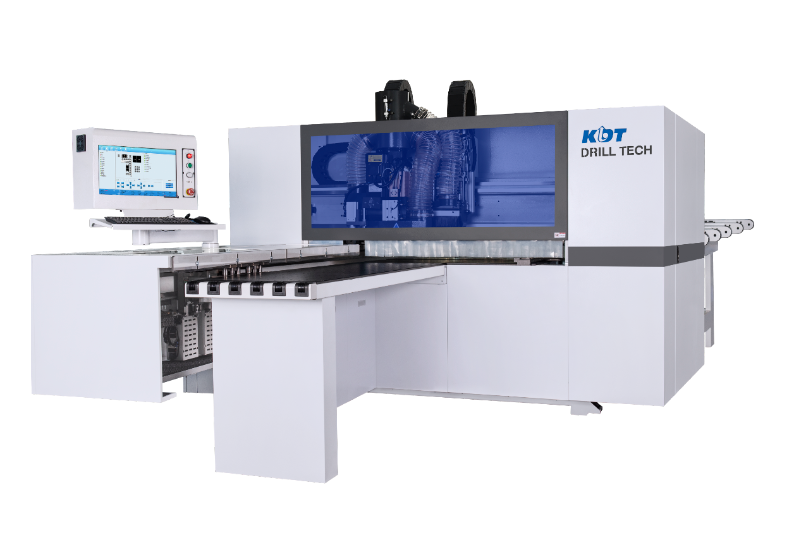

Сверлильно-присадочный центр с ЧПУ KDT KD-612KH

Подробное описание
Технические характеристики

Предназначен для высокоточного сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов, что позволяет производить обработку любых карт присадки за один проход детали с шести сторон.

Станок может производить одновременную обработку двух панелей, причем сверху и снизу, в рамках одного рабочего цикла.

Выгрузка обработанных деталей назад позволяет увеличить эффективность оборудования. Возможна интеграция со системами автоматизации.

Макс. ширина заготовки 1200 мм

Скорость движения: 140/90/50 м/мин

Визуализация обработки двухсторонней карты присадки

Сканер для считывания карты присадки по штрих-коду

Верхняя сверлильная группа: 13 вертикальных, 10 горизонтальных

Верхний фрезерный узел 5.5 кВт

Нижняя сверлильная группа: 9 вертикальных

Нижний фрезерный узел 3.5 кВт

	СТАНИНА С ПОРТАЛОМ ДЛЯ ОСНОВНЫХ УЗЛОВ Это фундамент всей конструкции, от надежности и жесткости которой зависит точность сверлильно-присадочного центра на протяжении всего срока эксплуатации.
	ДВА РЕЖИМА РАБОТЫ Два режима работы: заготовка выдается обратно оператору или на другую сторону
	КОМПЬЮТЕР+XML / MPR, ПРОСТОТА В ЭКСПЛУАТАЦИИ Работа с картами присадки из программы «Базис-мебельщик» Формат файлов MPR, XML, DXF Станок может производить одновременную обработку двух панелей, причем сверху и снизу, в рамках одного рабочего цикла

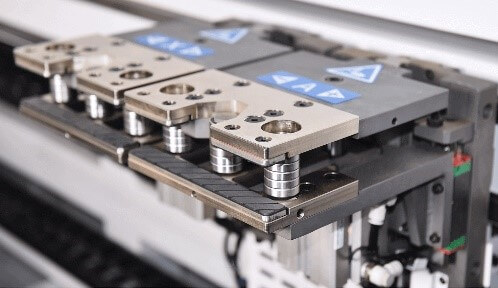

	ЗАХВАТ ДЛЯ ЗАГОТОВОК Два автоматических захвата надежно фиксируют заготовку. Особая конструкция с обдувом захватов запатентована заводом KDT.

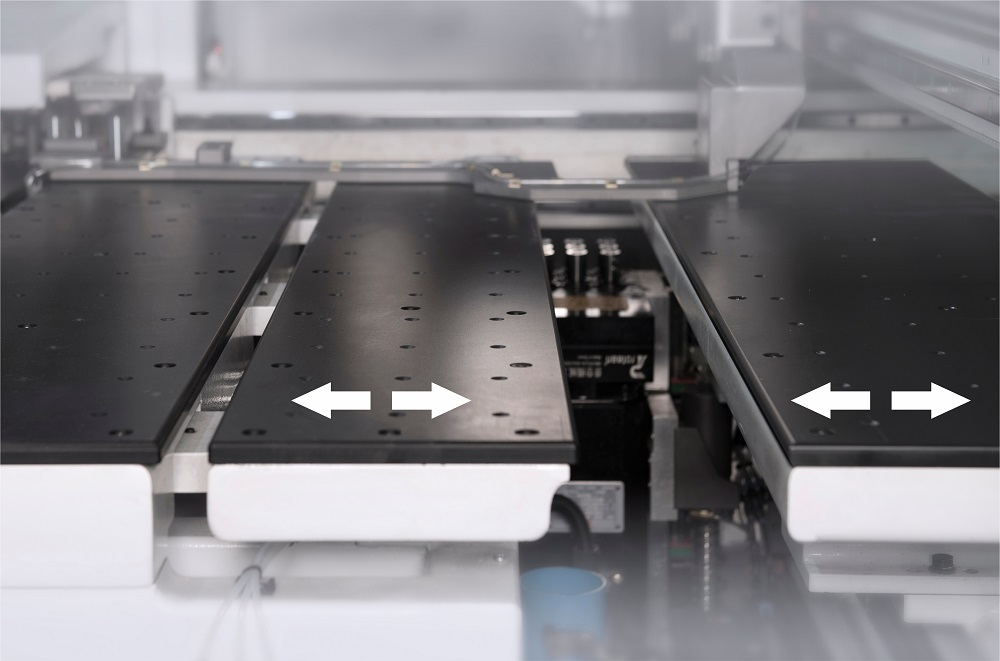

	РАБОЧИЙ СТОЛ Рабочий стол оснащен воздушной подушкой. Секции в рабочей зоне перемещаются влево и вправо.
	ПОЗИЦИОНИРОВАНИЕ Возможность выбрать один из режимов двойного позиционирования в соответствии с размером панели, в результате более высокая точность и эффективность при позиционировании.
	БОКОВОЙ ВЫРАВНИВАТЕЛЬ Боковой выравниватель обеспечивает точность работы
	КОМПОНОВКА ВЕРХНЕЙ И НИЖНЕЙ СВЕРЛИЛЬНЫХ ГРУПП Верхняя сверлильная группа: 13 вертикальных, 10 горизонтальных. Нижняя сверлильная группа: 9 вертикальных Два фрезерных узла: верхний (5,5 кВт) + нижний (3,5 кВт)

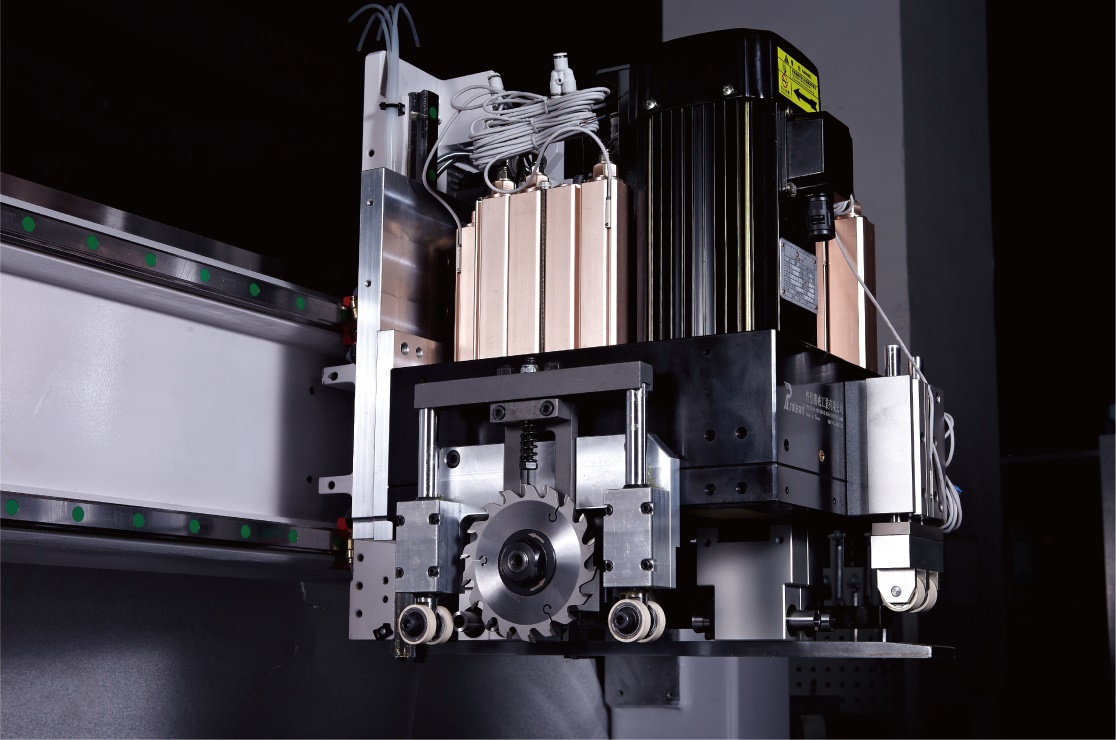

	ПАЗОВАЛЬНЫЙ УЗЕЛ Пазовальный узел - Ø120204 мм
	СКАНЕР СЧИТЫВАНИЯ ШТРИХ-КОДОВ Сканер для считывания штрих-кодов входит в базовое оснащение станка
	СТАНОК ОСНАЩЕН ПРОМЫШЛЕННЫМ КОМПЬЮТЕРОМ НА БАЗЕ WINDOWS Интерфейс управления станком русифицирован
	ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ Программное обеспечение позволяет сделать симуляцию и рассчитать время обработки
	ИНТЕГРАЦИЯ С "БАЗИС" Станок интегрирован с программой "Базис" и "К-3".

Наименование	KDT KD-612NH
Длина заготовки, мм	70-2800
Ширина заготовки, мм	50-1200 35-50 (L≤1000)
Толщина заготовки, мм	9-60
Ширина заготовок для пазования, мм	50-850
Размер пильного диска, мм	ф120204
Скорость перемещения захватов заготовки (Х), м/мин	140
Max. скорость по оси (Y), м/мин	90
Max. скорость по оси (Z), м/мин	50
Кол-во вертикальных шпинделей сверху, шт	13
Кол-во горизонтальных шпинделей сверху, шт	10
Кол-во вертикальных шпинделей снизу, шт	9
Фрезерный узел (верхний + нижний), кВт	5,5 x 3,5
Шпиндель присадочной группы, кВт	2 x 2,2
Диаметр аспирационного патрубка, мм	Ø200 + Ø150
Размеры станка (ДхШхВ), мм	5900x2620x2190
Установленная мощность, кВт	22,65
Рабочее давление, Бар	0,6Mpa

Технические характеристики и внешний вид товара могут быть изменены производителем без предварительного уведомления
